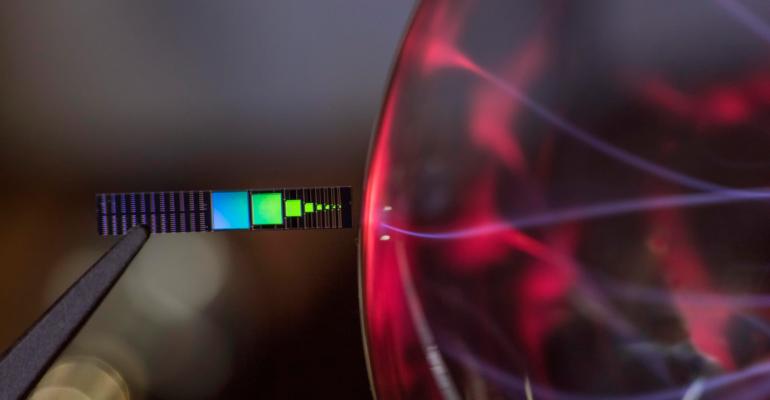

它也很小，大约1/8英寸×1/8英寸，厚度只有一角硬币的一半。顶部是铝蚀刻条纹，大约比人类头发的宽度小20倍。这种图案虽然太小而不能被眼睛看到，但却可以作为捕捉红外辐射的天线。
在铝顶部和硅底部之间是一层约20个硅原子厚的二氧化硅。图案化和蚀刻的铝天线将IR辐射引导到该薄层中。被二氧化硅捕获的IR辐射产生快速的电振荡 - 每秒约50万亿次循环。这以不对称的方式在铝和硅之间来回推动电子。该过程称为整流，产生净直流电流。
该团队称其设备为红外整流天线。它是一种固态设备，没有可移动部件，它不必直接接触热源就能发电。
由于该团队使用集成电路行业使用的相同工艺制造红外整流天线，因此它很容易扩展，电气工程师Joshua Shank表示，他在桑迪亚博士后研究员的同时测试了这些设备并模拟了基础物理。他指出，该团队专注于可扩展的常见材料和流程。因此，理论上，任何商业集成电路制造设施都可以制造整流天线。
这并不是说制造设备很容易。最大的制造挑战之一是在硅中插入少量其他元素，或掺杂它，该团队已获得红外天线的专利，并已提交了多项其他专利。
